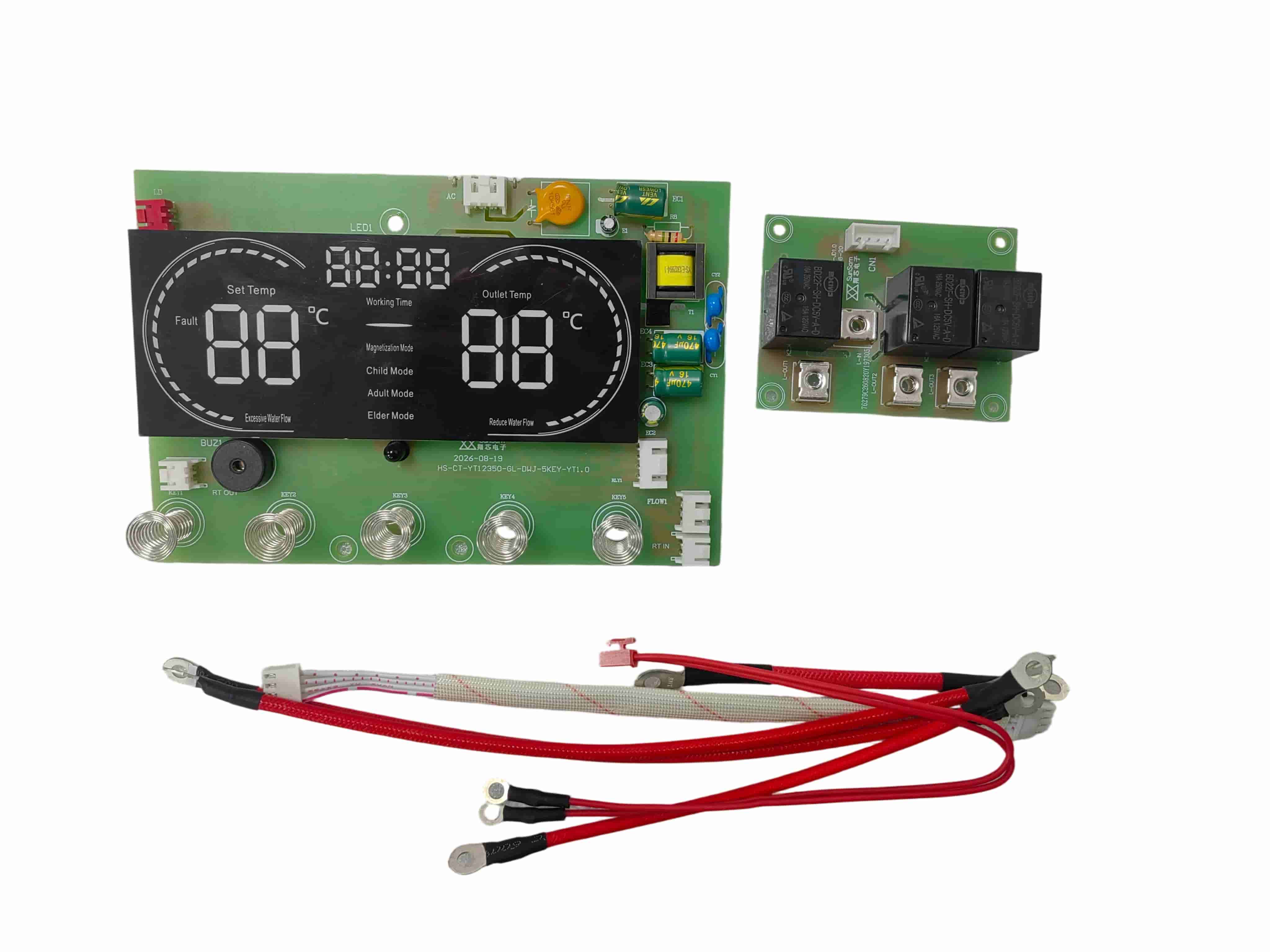

CT12350 เครื่องทำน้ำอุ่นไฟฟ้าสำเร็จรูป PCBA

CT12350 เครื่องทำน้ำอุ่นไฟฟ้าทันที PCBA

PCBA เครื่องทำน้ำอุ่นไฟฟ้าทันที CT12350 เป็นโซลูชันการควบคุมแบบรวมที่พัฒนาขึ้นสำหรับระบบทำน้ำร้อนทันที 220 V, 6 kW โดยผสมผสานการควบคุมความร้อนตามขั้นตอน การตรวจจับการไหลของน้ำ การควบคุมอุณหภูมิ การควบคุมจอแสดงผล LED และฟังก์ชันการป้องกันข้อผิดพลาดหลายรายการบน PCBA เดียว

ออกแบบมาสำหรับเครื่องทำน้ำอุ่นไฟฟ้าในครัวเรือนและเครื่องทำน้ำร้อนแบบกำหนดเอง CT12350 รองรับการปรับแต่งฮาร์ดแวร์ เฟิร์มแวร์ จอแสดงผล และอินเทอร์เฟซสำหรับโครงการ OEM และ ODM ที่แตกต่างกัน

ระบบควบคุมความร้อน 6 kW พร้อมระดับพลังงานเจ็ดระดับ

เวอร์ชันแหล่งจ่ายไฟโหมดสวิตช์ที่ทดสอบแล้วทำงานจาก AC 150–280 V ที่ 50 Hz ที่แรงดันไฟฟ้า AC 220 V PCBA รองรับโหลดการทำความร้อนสูงสุด 6,000 W และควบคุมกลุ่มเอาท์พุตการทำความร้อนสามกลุ่ม

มีระดับพลังงานเจ็ดระดับเพื่อให้การควบคุมอุณหภูมิมีความยืดหยุ่นมากขึ้น:

- ระดับ 1 : 1,400 วัตต์

- ระดับ 2 : 2,200 วัตต์

- ระดับ 3 : 2,400 วัตต์

- ระดับ 4 : 3,600 วัตต์

- ระดับ 5 : 3,800 วัตต์

- ระดับ 6 : 4,600 วัตต์

- ระดับ 7: 6,000 วัตต์

การออกแบบการทำความร้อนหลายระดับช่วยให้คอนโทรลเลอร์สามารถเลือกเอาต์พุตที่เหมาะสมตามโหมดการทำงาน อุณหภูมิของน้ำ และความต้องการในการทำความร้อน

การควบคุมอุณหภูมิคงที่อัจฉริยะ

บอร์ดควบคุมเครื่องทำน้ำอุ่น CT12350 มีช่วงอุณหภูมิที่ปรับได้ 30–55°C เซ็นเซอร์อุณหภูมิ NTC 50 kΩ ใช้สำหรับการตรวจจับอุณหภูมิและการควบคุมการตอบสนอง

ในโหมด AI PCBA จะเลือกระดับพลังงานที่เหมาะสมและอุณหภูมิเป้าหมายตามอุณหภูมิของน้ำเข้าโดยอัตโนมัติ การตั้งค่าอุณหภูมิ AI ที่ตั้งโปรแกรมไว้อยู่ในช่วงตั้งแต่ 39°C ถึง 45°C ภายใต้สภาวะอุณหภูมิขาเข้าที่บันทึกไว้ในรายงานการทดสอบ

มีโหมดอุณหภูมิสามโหมดเพื่อการใช้งานที่สะดวก:

- โหมดเด็ก: 38°C

- โหมดผู้ใหญ่: 42°C

- โหมดอาวุโส: 45°C

คอนโทรลเลอร์รองรับการสอบเทียบอัตโนมัติและหน่วยความจำของพารามิเตอร์อุณหภูมิคงที่ จากการทดสอบตัวอย่างที่บันทึกไว้ที่อุณหภูมิทางเข้า 25°C และอัตราการไหล 1.5 ลิตร/นาที และ 3 ลิตร/นาที อุณหภูมิทางออกที่วัดได้ยังคงอยู่ภายในประมาณ ±2°C ที่จุดที่กำหนดที่ทดสอบ

การเปิดใช้งานการไหลของน้ำและการควบคุมสแตนด์บาย

PCBA เริ่มกระบวนการควบคุมความร้อนเมื่อการไหลของน้ำที่ตรวจพบมีถึงประมาณ 1.5 ลิตร/นาที เครื่องทำความร้อนจะหยุดลงเมื่อการไหลลดลงเหลือประมาณ 1.3 ลิตร/นาที

เมื่อตรวจไม่พบการไหลของน้ำ ตัวควบคุมจะเข้าสู่โหมดสแตนด์บายหลังจากนั้นประมาณสองวินาที สามารถเปิดใช้งานจอแสดงผลได้อีกครั้งโดยการกดปุ่มหรือเรียกคืนการไหลของน้ำ ตรรกะการควบคุมนี้ช่วยประสานงานการดำเนินการทำความร้อนกับความต้องการน้ำจริง

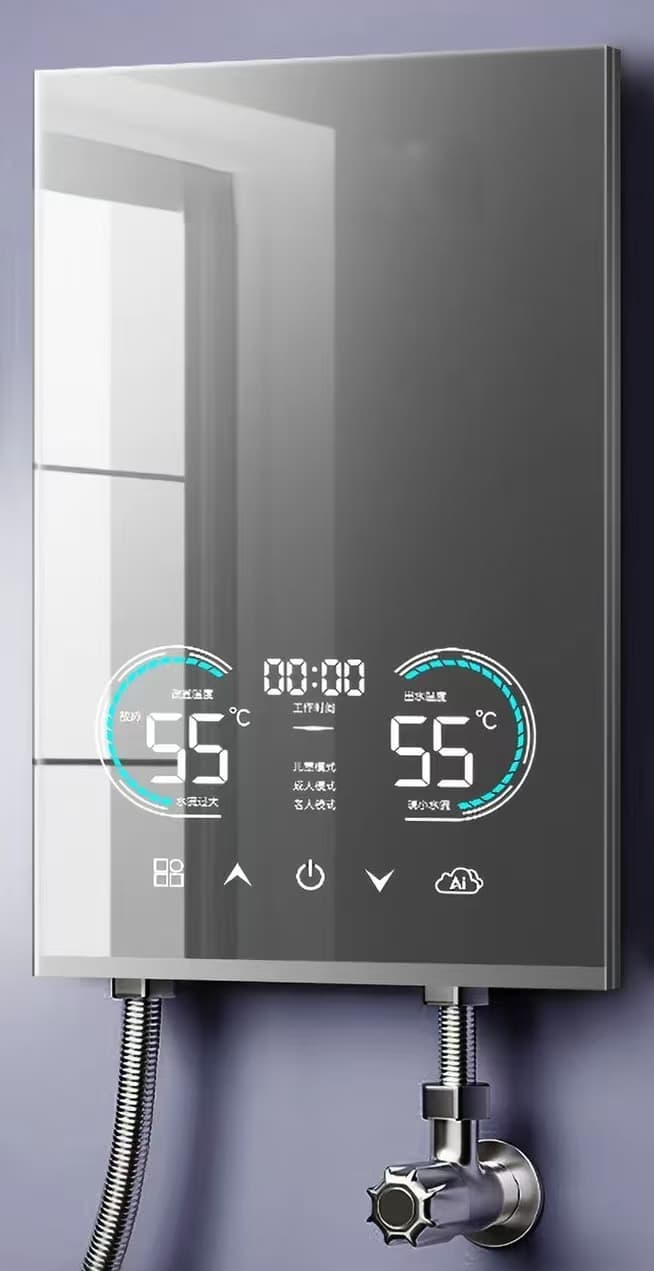

ระบบควบคุมแบบสัมผัสและจอแสดงผล LED

CT12350 เครื่องทำน้ำอุ่นไฟฟ้าทันที PCBA มีปุ่มควบคุมหลัก 5 ปุ่ม:

- พลัง

- อุณหภูมิหรือพลังงานเพิ่มขึ้น

- อุณหภูมิหรือพลังงานลดลง

- เอไอ

- การเลือกโหมด

อินเทอร์เฟซระบบควบคุมแบบสัมผัสสามารถทำงานผ่านแผงกระจกขนาด 4 มม. ที่ติดตั้งบนพื้นผิวหรือแผงพลาสติกขนาด 2 มม. ช่วยให้ผู้ผลิตเครื่องใช้ไฟฟ้าสามารถพัฒนาการออกแบบแผงด้านหน้าที่แตกต่างกันได้

จอแสดงผล LED สามารถนำเสนอ:

- อุณหภูมิน้ำออก

- ตั้งอุณหภูมิ

- เวลาทำการ

- สถานะเครื่องทำความร้อน

- สถานะเปิดเครื่อง

- โหมดการทำงานที่เลือก

- รหัสข้อผิดพลาด

ไอคอนการแสดงผลและเค้าโครงอินเทอร์เฟซสามารถปรับได้ตามลักษณะที่ปรากฏของผลิตภัณฑ์และความต้องการของลูกค้า

ฟังก์ชั่นป้องกันข้อผิดพลาดหลายรายการ

CT12350 มีฟังก์ชันควบคุมและวินิจฉัยข้อผิดพลาดมากมายสำหรับการใช้งานเครื่องทำน้ำอุ่นไฟฟ้าแบบทันที

เมื่ออุณหภูมิทางออกถึง 63°C ตัวควบคุมจะลดเอาต์พุตความร้อนลงหนึ่งระดับพลังงานโดยอัตโนมัติ หากอุณหภูมิสูงถึงหรือสูงกว่า 65°C สัญญาณเตือนอุณหภูมิเกิน E4 จะถูกเปิดใช้งานและหยุดการทำความร้อน การทำงานตามปกติสามารถกลับมาทำงานต่อได้หลังจากที่อุณหภูมิลดลงต่ำกว่า 55°C

คอนโทรลเลอร์ยังรองรับ:

- สัญญาณเตือนข้อผิดพลาดการรั่วไหล E1 และตัวตัดความร้อน

- เซ็นเซอร์อุณหภูมิทางออก E2 วงจรเปิดหรือป้องกันการลัดวงจร

- การกู้คืนอัตโนมัติหลังจากล้างข้อผิดพลาดของเซ็นเซอร์อุณหภูมิแล้ว

- การแสดงรหัสข้อผิดพลาดเพื่อการตรวจสอบและบำรุงรักษาที่ง่ายขึ้น

ประสิทธิภาพการป้องกันขั้นสุดท้ายขึ้นอยู่กับการออกแบบอุปกรณ์ เซ็นเซอร์ สายไฟ ระบบทำความร้อน และส่วนประกอบด้านความปลอดภัยอื่นๆ ทั้งหมด

ข้อมูลจำเพาะทางเทคนิคหลัก

| พารามิเตอร์ | ข้อมูลจำเพาะ |

|---|---|

| รุ่นสินค้า | CT12350 |

| ประเภทสินค้า | เครื่องทำน้ำอุ่นไฟฟ้าทันที PCBA |

| การออกแบบแผงควบคุม | คณะกรรมการควบคุมแบบแยกส่วน |

| แรงดันไฟฟ้าที่ใช้งาน | ไฟฟ้ากระแสสลับ 150–280 โวลต์, 50 เฮิรตซ์ |

| แรงดันไฟฟ้า | ไฟกระแสสลับ 220 โวลต์ |

| โหลดความร้อนสูงสุด | 6,000 วัตต์ |

| เอาต์พุตควบคุมความร้อน | 3 กลุ่ม |

| ระดับพลังงาน | 7 ระดับ |

| ช่วงการตั้งค่าอุณหภูมิ | 30–55°C |

| อัตราการไหลการเปิดใช้งาน | 1.5 ลิตร/นาที |

| อัตราการไหลปิด | 1.3 ลิตร/นาที |

| เซนเซอร์วัดอุณหภูมิ | 50 kΩ NTC ที่ 25°C |

| โหมดพรีเซ็ต | เด็ก 38°C ผู้ใหญ่ 42°C ผู้สูงอายุ 45°C |

| ความเข้ากันได้ของแผงสัมผัส | กระจก 4 มม. หรือ แผงพลาสติก 2 มม. |

| อุณหภูมิในการทำงาน | −15°C ถึง 65°C |

| ความชื้นในการทำงาน | ความชื้นสัมพัทธ์ 10%–95% |

การทดสอบตัวอย่างและการตรวจสอบประสิทธิภาพ

ในระหว่างการตรวจสอบตัวอย่าง เวอร์ชันแหล่งจ่ายไฟโหมดสวิตช์จะทำงานอย่างต่อเนื่องเป็นเวลาแปดชั่วโมงที่ AC 280 V โดยไม่มีประสิทธิภาพที่ผิดปกติ ระบบยังทำงานเป็นเวลาแปดชั่วโมงภายใต้สภาพแวดล้อมการทดสอบที่ 65°C และความชื้นสัมพัทธ์ 90%

ผลลัพธ์เหล่านี้เกี่ยวข้องกับตัวอย่างที่ทดสอบและเงื่อนไขการทดสอบที่ระบุ ข้อกำหนดด้านไฟฟ้า สิ่งแวดล้อม และความปลอดภัยขั้นสุดท้ายควรได้รับการตรวจสอบอีกครั้งหลังจากที่ PCBA ถูกรวมเข้ากับเครื่องทำน้ำอุ่นของลูกค้าทั้งหมด

การปรับแต่ง PCBA OEM และ ODM

CT12350 สามารถใช้เป็นแพลตฟอร์มควบคุมอ้างอิงสำหรับโครงการเครื่องทำน้ำอุ่นไฟฟ้าสำเร็จรูปแบบปรับแต่งเองได้ บริการด้านวิศวกรรมและการผลิตที่มีอยู่ ได้แก่:

- การออกแบบฮาร์ดแวร์ PCBA

- การพัฒนาเฟิร์มแวร์แบบฝัง

- การปรับแต่งตรรกะการควบคุมความร้อน

- การปรับแต่งการแสดงผลและอินเทอร์เฟซแบบสัมผัส

- การปรับขั้วต่อและชุดสายไฟ

- การจับคู่อุณหภูมิและเซ็นเซอร์การไหล

- การจัดหาส่วนประกอบ

- การประกอบ SMT และ DIP

- การทดสอบการทำงาน

- การผลิตต้นแบบและการผลิตเป็นชุด

สำหรับการประเมินโครงการ ลูกค้าสามารถระบุแรงดันไฟฟ้าในการทำงาน พลังงานความร้อน ขนาดของผลิตภัณฑ์ การออกแบบจอแสดงผล ข้อมูลจำเพาะของเซ็นเซอร์ แผนภาพการเดินสายไฟ และมาตรฐานความปลอดภัยของเป้าหมาย

การใช้งาน

แพลตฟอร์มควบคุม CT12350 เหมาะสำหรับ:

- เครื่องทำน้ำอุ่นไฟฟ้าสำเร็จรูปในครัวเรือน

- เครื่องทำน้ำอุ่นไฟฟ้าทันที

- เครื่องทำน้ำอุ่นติดผนังขนาดกะทัดรัด

- ห้องน้ำและห้องครัวพร้อมเครื่องทำน้ำอุ่น

- ระบบทำน้ำร้อน OEM และ ODM ที่กำหนดเอง

หากคุณกำลังพัฒนาเครื่องทำน้ำอุ่นทันที 220 V และต้องการ PCBA ควบคุมขนาด 6 kW ที่ปรับแต่งได้ โปรดติดต่อ SunSam เพื่อแจ้งข้อมูลจำเพาะของผลิตภัณฑ์ ภาพวาด หรือตัวอย่างที่มีอยู่ ทีมวิศวกรของเราสามารถประเมินข้อกำหนดในการควบคุมและเตรียมข้อเสนอการพัฒนาและการผลิต PCBA ที่เหมาะสม
